一、結構特點

　　TD系列斗式提升機由機尾部件、機頭部件、中間節、斗鏈組件以及驅動裝置組成。全封閉機殼，設備運行時無物料泄漏，采用橡膠帶作為牽引構件，采用離心式或混合式卸料方式卸料。頭部驅動裝置設置逆止器，逆止可靠、安全。設備的進出料口、提升高度可根據現場工藝要求靈活設計布置。

　　TD系列斗式提升機備有四種料斗：Q型(淺斗)、H型(弧底斗)、Zd型(中深斗)、Sd型(深斗)。

　　提升輸送帶采用絲杠、壓緊彈簧調節裝置來調節輸送帶的松緊度，保證設備在運行中始終保持適度的張力，使設備處于穩定的運行狀態。

　　TD型按JB3926-85《垂直斗式提升機》標準設計制造，與傳統D型斗式提升機相比，輸送效率高，料斗形式多，應優先選用。

　　二、適用范圍

　　TD型斗式提升機適于垂直輸送粉狀、粒狀、小塊狀的磨琢性較小的散狀物料，如糧食、水泥、碎礦石等。提升高度小于40m，物料不超過600℃，采用耐熱橡膠帶時溫度不超過2000℃。

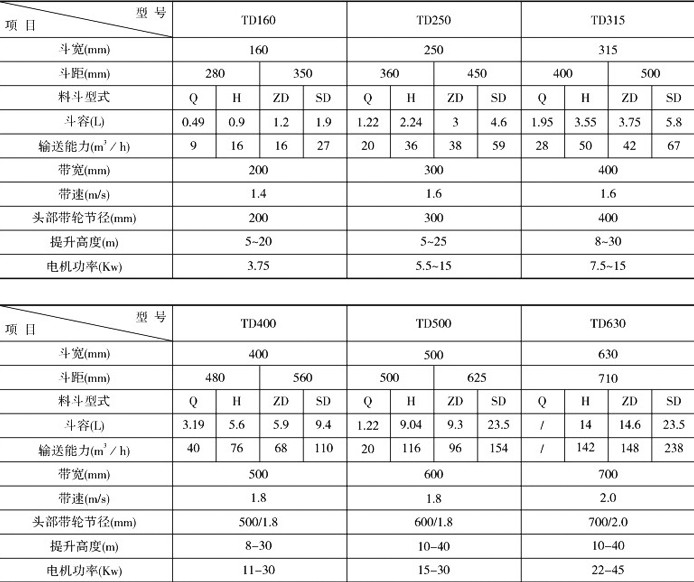

　　三、性能參數：
