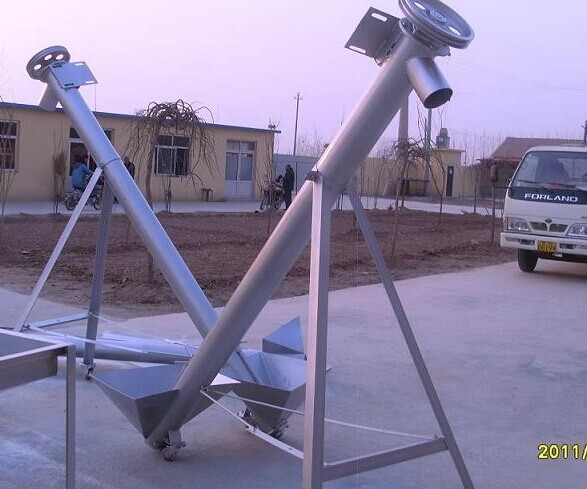

管式螺旋輸送機的結構詳解

作者：雙祥環保

瀏覽數： 223

時間： 2015-01-21

1概述

螺旋輸送機是按照《螺旋輸送機》標準設計制造,是GX 型螺旋輸送機的換代產品.螺旋輸送機俗稱絞龍,是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備,從輸送物料位移方向的角度劃分,螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型,主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升 .

2 應用范圍

螺旋輸送機是工農業各部門機械化運輸工作的主要機組,可使運輸工作減輕勞動強度,提高工作效率,應用范圍很廣.適用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等,物料溫度小于 200 ℃ .螺旋機不適于輸送易變質的、粘性大的、易結塊的物料.

如果輸送傾斜角度過大請選用 GX 系列螺旋輸送機,或直接與我公司技術部門聯系進行單獨設計.

3 主要特點

1. 承載能力大、安全可靠.

2. 適應性強、安裝維修方便、壽命長.

3. 整機體積小、轉速高、確保快速均勻輸送.

4. 出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活.

5. 密封性好、外殼采用無縫鋼管制作,端部采用法蘭互相連接成一體,剛性好.

螺旋輸送機工作原理:

螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作,頭部及尾部軸承移至殼體外,吊軸承采用滑動軸承設有防塵密封裝置,軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦,吊軸和螺旋軸采用滑塊連接.

4 安裝與調整

1．料槽中心線與螺旋軸應保持良好的同軸度。

2．料槽各節間連接處應緊密，不能出現錯位現象。節與節間、頂蓋與料槽間可加墊片，以保證料槽的密封，同時，還可調節料槽的長度誤差。
