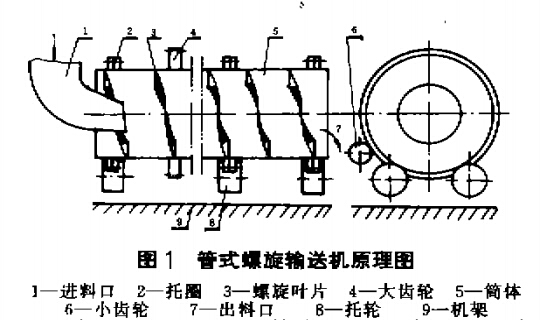

管式螺旋輸送機的結構組成見圖1。主要由進料口1、托圈2、螺旋葉片3、大齒輪4、簡體5、小齒輪6、出料口7、托輪8、機架9以及傳動部份組成。

　　螺旋管是本機的主要工作元件螺旋葉片焊接在筒體上。筒體由數段組成，用裝于簡體兩端的法蘭連接。這樣的結構便于日后的維修和更換段節。同時，該法蘭組合后又是筒體的托圈。托囤的數量視簡體長度而定一般不超過三檔托圈由裝于機架上的托輪支承，從而構成輸送機的主體。大齒輪裝于簡體上，由電機通過減速器帶動小齒輪驅動簡體旋轉。
